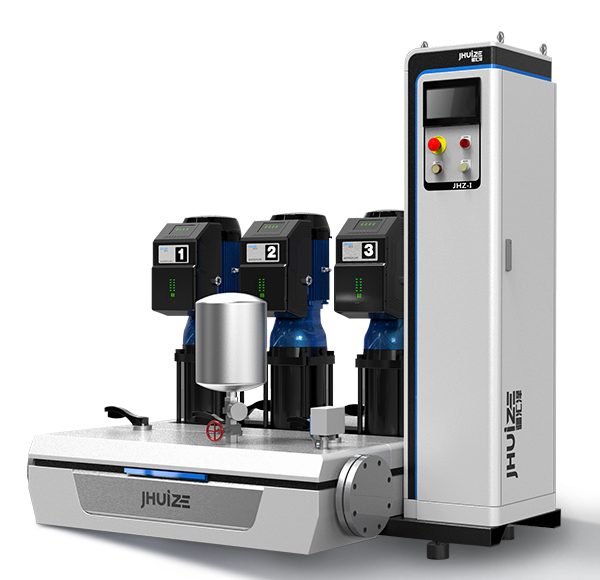

JHZSH  型智能恒壓變頻供水設備是由智能型變頻控制柜、水泵機組、設備底盤、不銹鋼集成管路、閥門、儀器儀表、高精度傳感器等部件組成。

工作原理

JHZSH型智能恒壓變頻供水設備工作原理是通過控制變頻器調速來達到出口恒壓供水。

根據用戶要求，先設定給水壓力值，然后通電運行，壓力傳感器監測管網壓力，并轉為電信號傳送至可編程控制器或微機控制器，經分析處理，將信號傳至變頻器來控制水泵運行，當用水量增加時，其輸出的電壓及頻率升高， 水泵轉速升高，出水噩增加；當用水噩減小時，水泵轉速降低，減少出水噩，使管網壓力維持設定壓力值，在多臺泵運行時，逐機軟啟動，由變頻轉工頻至壓力、流冕滿足為止，實現了水泵的循環控制。

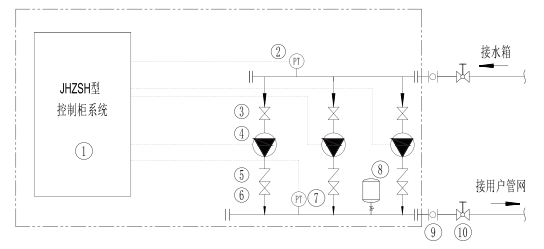

系統原理圖

1. 控制柜 2. 進口壓力傳感器 3. 蝶閥 4. 增壓泵組 5. 止回閥 6. 蝶閥 7. 出水管壓力傳感器 8. 氣壓罐 9. 可曲撓橡膠接頭10 . 檢修閥門
